水泵安装高度计算的实用方法：包括管道损耗和泵房要求
- 分享
- 发布时间
- 2025/11/5
概要

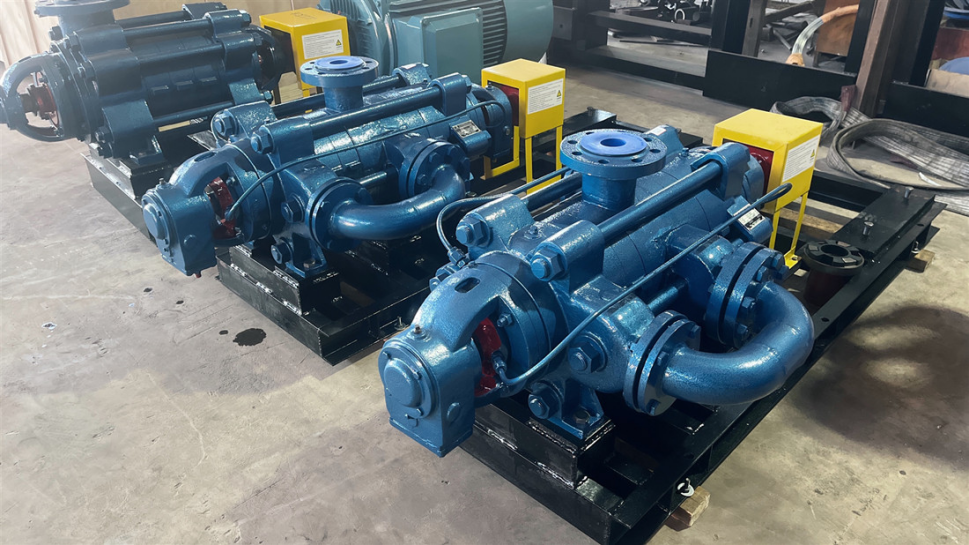

离心泵是输水系统中应用最广泛的泵之一。泵房的地面标高取决于泵的安装高度。准确计算泵的最大允许安装高度至关重要，这不仅能确保泵站安全供水，还能节省土建工程成本。

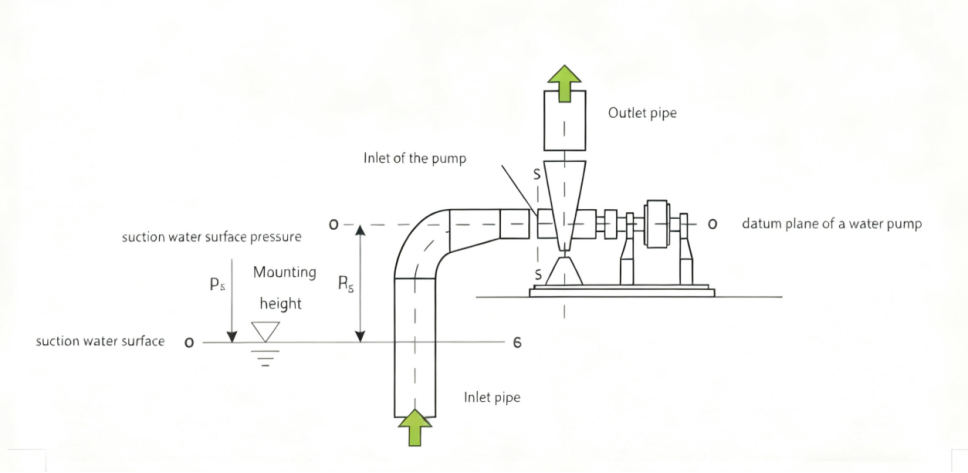

为避免气蚀，离心泵的安装高度需要仔细计算和验证。泵入口侧组件的示意图如下所示：
水泵的允许几何安装高度取决于多种因素，如下式所示：
公式中：
[H克— 水泵允许的几何安装高度，米；（计算结果仅供设计之用； 实际安装高度必须为 低于允许的安装高度）
Pe — 水面气压，单位为帕斯卡 (Pa)；（水面处的大气压，海拔越高，气压越低））
Pv — 饱和蒸汽压，单位为帕斯卡 (Pa)；（与水温相关，水温越高，饱和蒸汽压越高））
ρ—流体的密度，kg/m³；
g——重力加速度，9.81米/秒²；
（NPSH)r—水泵允许净正吸入压头（NPSH），单位为米（m）； （与泵性能相关，由泵制造商提供）
h西 — 吸气管路中的水头损失，单位为米。（与吸气管路设计相关，由设计者确定））
从上述公式可以看出：
海拔越高，水温越高，所需的净正吸力水头（NPSH）就越大。r），进水管中的水头损失越大，允许的几何安装高度就越小。
下表显示了不同海拔高度的大气条件和相应的水头：
高度 （m） | 气压 （千帕） | 头 （m） |
|---|---|---|
-600 | 110.85 | 11.3 |
0 | 101.32 | 10.3 |
200 | 99.08 | 10.1 |
500 | 95.16 | 9.7 |
1000 | 90.25 | 9.2 |
1500 | 84.36 | 8.6 |
2000 | 79.46 | 8.1 |
3000 | 70.63 | 7.2 |
4000 | 61.80 | 6.3 |
5000 | 53.95 | 5.5 |
下表显示了 水头 对应于不同温度下水的饱和蒸汽压：
水温 （摄氏度） | 饱和蒸汽 压力 （千帕） | 头 （m） |
|---|---|---|
10 | 1.23 | 0.125 |
20 | 2.34 | 0.238 |
30 | 4.24 | 0.433 |
40 | 7.37 | 0.752 |
50 | 12.33 | 1.272 |
60 | 19.92 | 2.066 |
70 | 31.16 | 3.249 |
80 | 47.36 | 4.97 |
90 | 70.10 | 7.406 |
100 | 101.32 | 10.786 |
例子： 某品牌 VISO125X100-315-55/2 型水泵的净正吸入扬程 (NPSHr) 为 3.29 米。该水泵设计用于海拔 500 米、夏季最高水温为 40℃ 的地区。若吸入管道的扬程损失为 1 米，则几何安装高度 [H] 为多少？克该位置泵的功率计算如下：
认为 水面上的水压是当地大气压，500米高度处的大气压高程为距桌面9.7米；
水温为 40℃ 时，水的饱和蒸汽压头为 0.752m；
计算结果为：
[H克] = 9.7 - 0.752 - 3.29 - 1 = 4.658米
